三星的 Eco2 OLED 将其摘掉,手机不就‘亮瞎’用户的

发布时间:2021-9-6 ┊ 文章作者:豪迪群发

本文来自爱范儿

如果注意过去两年的手机制造商发表会的话,各旗舰手机发表会上应该有神秘的组织。

#kds_p#在2019年,一加7。Pro上的90Hz高刷屏获得了DisplayMateAT级的评价。从那以后,DisplayMate开始,DisplayMate在各大机械厂的布会上活跃起来。在

之前,消费者判断手机画面好坏的依据只是单纯的比数字:亮度越高,分辨率越高,色域越广。

displayMate评分的流行,使消费者在接近经验主义的比数字之外有更多的参考依据,但是到了今年,这个象征高品质的画面勋章的评分也很难区分最好的画面。

点开。DisplayMate的评价表,DiplayMate的评价不再少见。相反,没有得到aplayMate的旗舰手机似乎更少见。

在 小米的 11 系列的屏幕评测里 DisplayMate 评价其为‘接近教科书级别的显示精准度和性能,在视觉上近乎完美’。

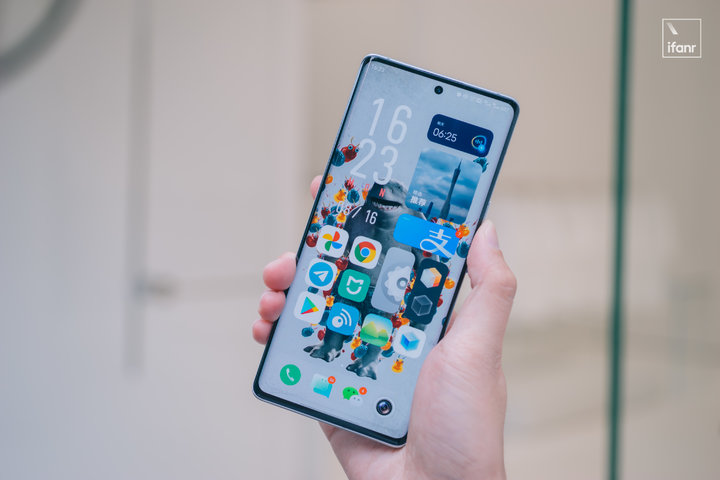

乍一听似乎是个绝无仅有的顶级评价,但如果你再多翻一下 OPPO Find X3 Pro、一加 9 Pro、三星 S20 Ultra、iQOO 8 Pro 等屏幕评测,你都能看到‘接近教科书级别’的夸张比喻和 A 评级,这里面甚至还包括主打中端市场的 Redmi K40。

如果说现在的手机圈卷得很厉害,屏幕一定是旗舰手机卷得最厉害的部件。刚结束分辨率、更新率,就要在亮度、颜色恢复度和精度上竞争,手机圈的优胜劣化规则比任何种类都要残酷。

现在很难在旗舰手机上看到腐烂的画面。大家的画面也一样明亮的时候,能源消耗似乎成为旗舰手机竞争的下一个战场。

打破了十几年的传统结构

现在上市的手机中,三星的galaxyFold3应该是最接近未来的一个,昂贵的销售价格注定不会流行,但也不妨碍三星探索手机的新形态。

▲Fold原型机

在三星的构想中,Fold系列是三星在Note系列后对更大屏幕手机的尝试,Fold开发之初可以看到原型机是两台Note。

但是现在再看Fold3,Fold3上面聚集了很多行业领先的技术,包括柔性折叠屏幕、超薄玻璃、屏幕下面的照相机、防水旋转轴等,更大的屏幕不再是折叠屏幕的最终目的,折叠屏幕是实验田

#kds#ps#在Fold3上还有一个不那么容易感知的升级,其内屏采用了三星最新的TOLED技术,根据三星给出的测试数据,最高节省了近25%的功耗。

屏幕是公认的手机消耗电力大,在高分别率高的更新率的倾向下,好屏幕加快了榨干电池的速度,因此提高手机的持续性,降低手机屏幕的持续性尤为重要。

Eco² OLED 技术之所以能够大幅降低功耗,关键在于它改变了 OLED 屏幕保持了十几年的传统三层结构——去掉了中间的偏振片层,让屏幕提亮的同时还更省电。

这里需要简单介绍一下偏振片,相比起 OLED 屏幕,偏振片在 LCD 屏幕的应用会更为人熟悉。

0#

#kds#ps#拆开一个LCD屏幕时,通常会得到两个看起来灰色的偏振片,通常这两个偏振片在九十度旋转重叠,屏幕背板的光完全被两个偏振片遮挡,得到黑色的画面。

1#

▲ LCD 的光路很曲折

而 LCD 屏幕的成像原理,就是在两块偏振片中间加入一层液晶分子,用电场控制液晶分子的扭动来让光线‘逃出’偏振片的遮挡,点亮屏幕显示出影像,这时候再加上彩色滤光片,便可以得到彩色的影像。

2#。

对于OLED屏幕来说偏光片的作用大不相同,OLED屏幕的特性是每个像素都可以独立发光,因此不需要在后面添加背光板,控制光的强度也不需要用偏光片的阻挡,只需控制每个独立像素的光的强度即可。

但制造商发现偏振片后OLED屏幕有严重问题。

3#

由于OLED膜层使用的阴极材料多为镁银合金等金属材料,镀层后整个屏幕如镜子(或保温瓶的内侧),环境光容易反射

制造商在屏幕下放入圆偏振片,外部光进入屏幕反射时,反射光的偏振方向与偏振片垂直,不能用偏振片射出屏幕,反射光消失在屏幕内部。

简单来说,有机发光二极管的偏振片是为了减少外部光的反射而加入的,三星的Ecobooled被取下,手机不是瞎了眼用户的眼睛吗?

lesstismore

4#

三星在介绍EcooLED技术时提到,他们采用了新的技术封装OLED屏幕,可以在OLED层大幅减少屏幕的反射,但具体的技术细节不太明确。

5#

根据 Omdia 的分析师 David Hsieh 猜测,三星很有可能采用的是 COE 技术(Color On

Encapsulation),在 OLED 上镀一层彩膜来吸收反光,从而取代偏光片。

其原理主要是在去除偏振片后,在红、绿、蓝的OLED像素层镀上彩色薄膜作为过滤光,彩色薄膜遇到反射光时可以截断吸收。

除了三星以外,目前京东方、天马等屏幕供应商也都在研究自家的无偏光片封装技术,力求在 OLED 屏幕形态上有所突破,为什么大家都要和偏光片过不去呢?

6#

以Fold3为例,根据三星实验,取下偏光片后,Fold3的屏幕透光率提高了33%,直观地表现在屏幕亮度的提高上。

这是因为偏振片本身的透光性并不强,如果 OLED 需要高亮度适应强光环境,就必须使用更高的功耗发光弥补光通过偏振片时的衰减。

因此,在同等亮度下,无偏振片的功耗明显更低,这是物理层面的胜利。

7##

取下偏振片的另一个好处是使手机屏幕更薄。OLED屏幕使用的圆偏振片厚度一般在100微米左右,但由于COE技术只是镀层,厚度可以控制在10微米左右,有效降低厚度。

屏幕薄,折叠的弯曲半径也低,不易形成皱纹和折痕,可以说是面向未来折叠屏幕时代的屏幕技术。

8#,

另一方面,透光率大幅增加的屏幕也有利于屏幕下镜头技术的发展。

我们在屏幕下的照相机终于可以使用了吗?》一文中曾介绍过,约束屏下镜头发展的一大原因就是镜头的进光量太低,当屏幕的透光率得到提高,屏下摄像头的实用性也将得到增强。(虽然目前三星的屏下表现还很一般)

又想马儿跑,又想马儿不吃草

提亮手机屏幕是一个矛盾的过程,用户们既想要更高的亮度,又不想牺牲续航作为代价,厂商只好从显示原理、材料和结构入手,解决这个鱼和熊掌兼得的问题。

9#

苹果在 Apple Watch Series 5 用上了 LTPO(Low Temperature Polycrystalline Oxide)技术,支持自适应调整 OLED 屏幕的刷新率,当画面静止不变时最低可以达到 1Hz,相应的技术也被用在了三星 Note 20、OPPO Find X3 Pro 等顶级屏幕上。

小米 11 在去年发布时着重提到其用上了三星 E4 发光材料屏幕,相比 E3 发光材料功耗能降低 15%,并且峰值亮度、对比度都有提升,让消费者第一次关注到屏幕材质对显示的影响。

0#

然而小米 11 独领风骚不到一年,iQOO 8 Pro 便宣布用上了三星新的 E5 发光材料,理论功耗要更低 25%,

除了换上新材料外,iQOO 8 Pro 还对手机屏幕做了处理,在屏幕封装之前在屏幕上用低温光刻工艺制作了一层微棱镜,每个像素点发出的光线经过折射后更加聚焦,使得屏幕更亮更通透。

现在的手机和10年前的iPhone4S相比,两者的持续能力没有飞跃的提高,一天一天两天都需要充电,所以很多人抱怨手机宣传的功耗下降是虚假的宣传。

1#。与此同时,很少有人提到今天的手机功能太多,屏幕几乎占据了整个手掌,分辨率的更新率急剧增加,CPU的计算能力几乎过剩,持续时间仍然可以保持足够的水平,这是每次降低10%的功耗积累的结果。

从过去看,新显示技术的着陆经常伴随着手机形态的变化,像iPhonephonephonephonex一样,全面的屏幕设计兴起,三星这次的无偏振片包装技术推进屏幕下的照相机和折叠屏幕技术的成熟的可能性很高。

2#,

新需求引爆新技术,新技术引导新需求,现在手机形态无聊的话,请耐心等待。新技术卷起的变革风格逐渐形成。
